Ну вот маяк готов. Подготолено два места для его установки: на шесте высотой 3 метра на улице и на чердаке под стропилами в доме, если вдруг пойдет дождь. Естественно так, чтобы рядом не было переизлучающих предметов (спинок от кроватей, батарей парового отопления - как любят говорить недоброжелатели емкостных (ЕН) антенн). Заранее предупредил друзей, работающих на QRP, чтобы отследили сигналы маяка. Подстроил антенну по месту установки. Включил маяк, в интернете настроился на RBN (Revers Beacon Network) и .... результаты в статье. |
или
Парадоксы прохождения с QRP маяком
Кононов Владимир ( UA1ACO )
г. Санкт-Петербург
Маяк я сначала расположил на шесте общей высотой около 3 метров за своим участком (антенна на высоте около 2,5м), Рис.1. Солнышко, дождя нет, маяк висит и пикает... :-) яблоки уже созрели, сами падают на землю... Замерил ток потребления: общий около 60мА (вместе со светодиодом питания, при напряжении аккумулятора 12,1В). Аккумулятор взял большой (с запасом) 12В х 7А/ч. Все компактно.

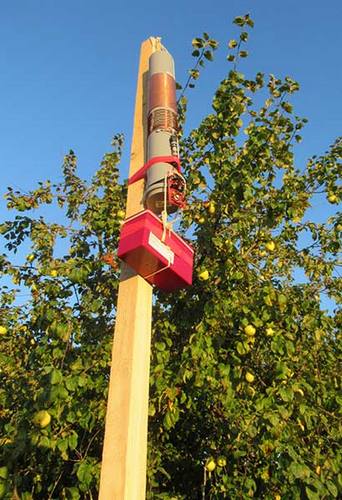

Рис.2 Маяк на шесте высотой 3 метра.
Пошел смотреть RBN (Revers Beacon Network) в интернете. Прошло какое-то время... посмотрел, все как и в предыдущий раз... 2-3 строчки, все же мощность 100 мВт, да и антенна с одним цилиндром, длиной около 30см. (цластмассовая труба длиной 50 см, но половина свободна). Уровни сигнала на приемниках с/ш около 2-7 dB, см. Рис.3.

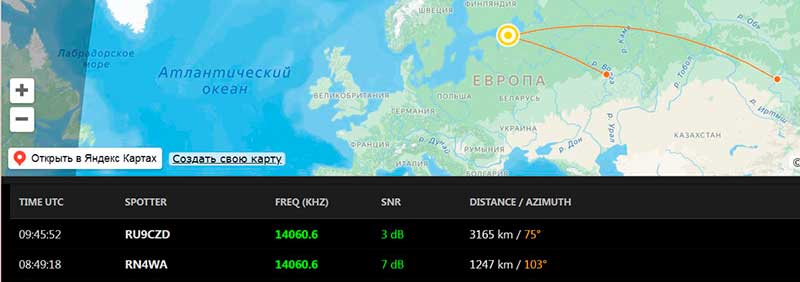

Рис.3 RBN через 20 минут.
Оставил маяк включенным и ушел заниматься хозяйственными делами: яблоки, помидоры и т.д. - осень надо готовиться к зиме. Через 2 часа, я немного освободился и пошел смотреть как принимают скиммеры мой сигнал от маяка...
Каково же было мое удивление, когда я увидел всплеск приема сигнала европейскими приемниками в 10-12 GMT...! Рис.4.

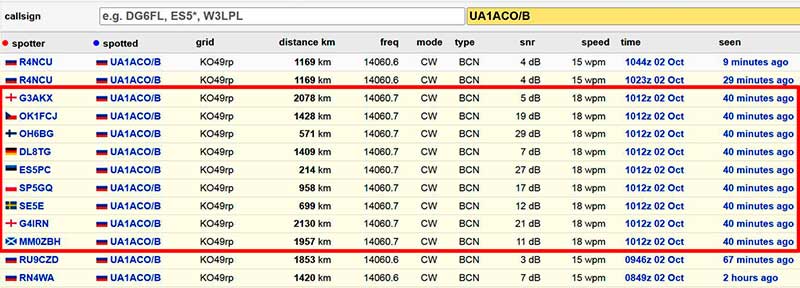

Рис.4 RBN через 2 часа.
Целых 9 приемников приняли сигнал в Европе, причем с уровнем до +29dB с/ш!, причем почти со всей Европы (в таблице обведено красной рамкой). Но мощность-то всего 100 мВт. Смотрю на таблицу и не могу поверить. После некоторого раздумья, обратил внимание на интересный и необычный момент: скорсть передачи, раньше, на всех приемниках, всегда была стабильна и равнялась 15 wpm, а в этот промежуток времени она увеличилась и стала 18 wpm, на ВСЕХ приемниках! И опять это не все, частота приема приемниками стала не 14060,6, а 14060,7! Как это понять? Маяк висит, питается от аккумулятора, напряжение и мощность одинаковые, стабильные... и вдруг... Рис.5.

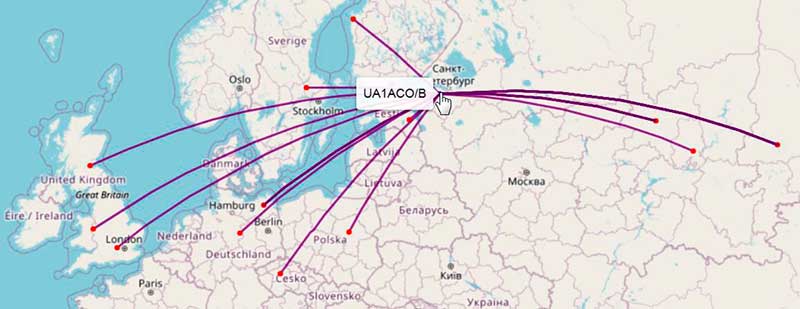

Рис.5 Принятые сигналы от маяка, RBN в Европе.
Послушайте, чудес не бывает... не зря в заголовке цитата из стихотворения А.С.Пушкина: "...И опыт, сын ошибок трудных, И гений, парадоксов друг." Что за парадокс?
Пытаюсь проанализировать ситуацию, на основе своего многолетнего (60 лет) оыта работы в эфире, и зная как ведут себя сигналы во время перетражения, во время "Авроры" и т.д., прихожу к следующему: Сигнал отразился от чего-то в ионосфере, с большей отражающей способностью, чем сама ионосфера. Но и это не все, этот предмет должен двигаться, чтобы сигнал отразившись, еще и за счет эффекта Доплера изменил частоту передачи (на примерно +100 Гц). Увеличение сигнала, в этом случае (от +7 до +29 dB) еще можно предположить. Другого не вижу. А вот как объяснить увеличение скорости пернедачи с 15 wpm до 18 wpm ? вообще не понимаю. Что же это может быть? Видимо самолет на большой высоте и с приличной скоростью, не след же от метеорита - частота для этого низкая. А посоветовавшись с другими радиолюбителями можно предположить, что это какая-то другая станция (с намного большей мощностью) стала звать мой маяк :-) но не все же радиолюбители, видимо, понимают, дробь "В" означает маяк :-). А скиммеры... они же "железо", декодировали этот "зов" в мой сигнал.
После этого единственного всплеска, в последующие 4 часа, явление не повторилось и рапорты приобрели стабильный характер.
Естественно я не удержался и полез смотреть свой сигнал на удаленных KiwiSDR приемниках (мое любимое занятие, так как там в режиме реального врнемени можно увидеть свой сигнал секунда в секунду, с замираниями и т.д., а не усредненный за какое-то время), конечно не надеясь, что что-то увижу, все же 100 мВт. Но... увидел! :-) Рис.6. KiwiSDR приемник с антенной всего лишь Windom, дистанция 1237 км., конечно QSB.

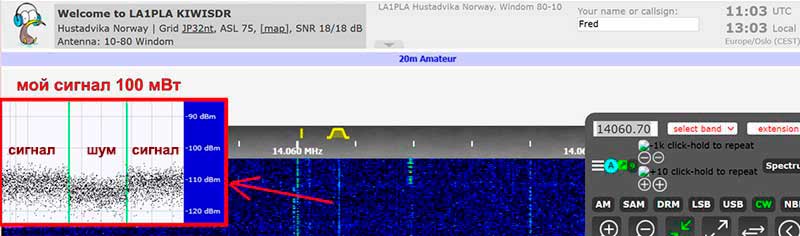

Рис.6 Принятые сигналы KiwiSDR приемником LA1PLA.
В проведении экспериментов во многом помогли радиолюбители из "Клуба 72":

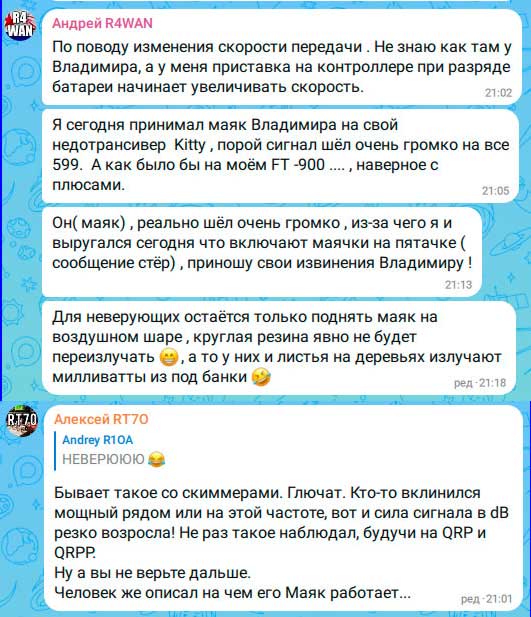

Рис.7
и еще:

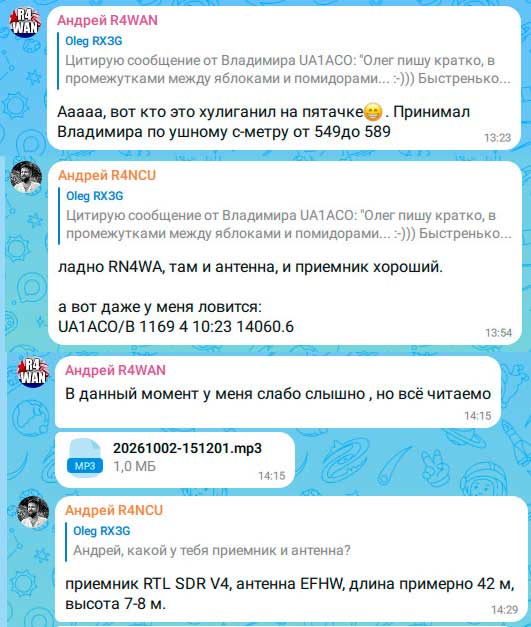

Рис.8
Я согласен и с Андреем (R4WAN) и с Алексеем (R7TO), кстати, какие здесь извинения, 100 мВт на частотах ближе к QRP, есть еще кварц на 14145, но там же киловатты, какой смысл, тем более, что мой маяк работает всего несколько часов? Думаю, что мой маяк не помешал кому-то проводить QRP DX связи. А вот симбиоз маяка 100 мВт+ЕН антенна размером 35 см. дала дополнительный опыт, хотя подобное уже и проводилось, но... повторение - мать учения.
Опыт Алексея (R7TO) также дает информацию о работе на частоте маяка какой-то другой, более мощной станции.

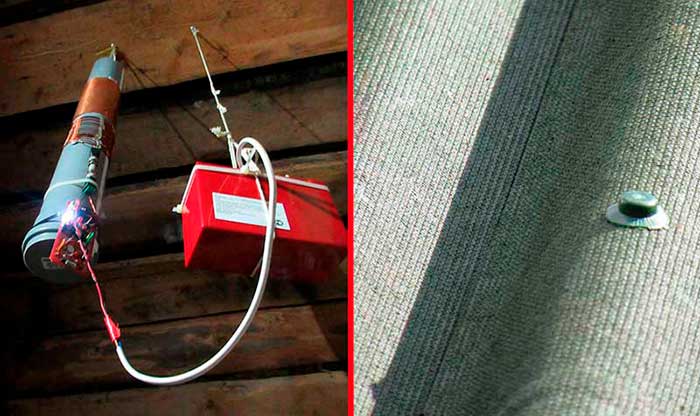

Что еще можно добавить? На случай дождя, был подготовлен второй вариант установки, под стропилами, на чердаке. Крыша сделана из ондулина (по сути смола, металла нет). Все видно на фото Рис.9.
Рис.9
Пожалуй и все, что я хотел рассказать.
Мне 77 лет, и в последнее время я начал физически ощущать ход времени! Наша физическая жизнь не бесконечна и хочется сделать побольше полезных вещей, поэтому я стремлюсь не делать пустяковых, бесполезных вещей. Именно поэтому я доволен проектом с QRP маяком + ЕН одноцилиндровая антенна.
Также большая благодарность радиолюбителям, помогавшим осуществить этот проект: R1LB; RX3G; R4WAN; R4NCU; R7TO; RX6KR и другим. Для тех, кто ни разу не испытывал емкостные (ЕН) антенны, и при упоминании о ЕН антеннах возникает аллергия и зуд, советую прочитать коротенький рассказ нашего известного писателя Зощенко Кошка и Люди : http://ehant.qrz.ru/zochenko.txt Все станет ясно: и "листья переизлучают" и "пружины от матраса" :-).
Очень жаль, что "авангад" - которым были радиолюбители, некоторые, немногие, не смогли снять шоры и проджолжать заниматься экспнериментами и конструированием, а полагаются только на готовую аппаратуру, надеются на "рекомендации" в интернете, и ИИ :-( . Удивительно, что не говорят, что с 1мВт или 10 мВт проводить связи невозможно. Что можно сказать: жаль.
Планирую еще дня два-три запускать маяк по 4-5 часов (для себя я уже все понял), а в дальнейшем, ближе к зиме, поменять кварц с 14060,7 кГц на 1840 кГц (благо в схеме маяка я не устанавливал каких-то резонансных цепей, я об этом писал), использовать уже имеющуюся одноцилиндровую ЕН антенну, которая очень хорошо себя зарекомендовала при проведении QSO на 160-метровом диапазоне и "помаячить" на 160 метрах (1,84 мГц).
ПРОДОЛЖЕНИЕ
Ну вот, думал, что закончил статью, но после паузы в один день (ездил в музей "Истории военной авиации" в г.Гатчина), как и обещал включил маяк и решил более тщательно понаблюдать за его работой и проовести кое-какие эксперименты. Я человек дотошный, так что смотрите информацию о результатах.
А результаты такие: Утром в 13-00 МСК, поставил 3-х метровую мачту с маяком и аккумулятором (на ночь снимал - вдруг пойдет дождь, обещали). Но дождь не пошел, а вот мачта с маяком упала :-( и, что самоеи неприятное, отвалился кварц (он был припаян на плату маяка), пришлось нести плату домой, припаивать кварц. В результате, после повторной установки мачты, маяк удалось включить только в 14-00 МСК.
Сегодня сигнал маяка принимался только одним скиммером Андрея (RU9CZD) с уровнями в 3dB, впрочем, как и в прошлые разы. Все шло ровненько. Полез смотреть сигналы маяка в Европе, на удаленных KiwiSDR приемниках. Перебрал около десяти приемников в Европе - сигнала нет. Решил послушать приемники в Норвегии и Швеции... И вот на приемнике LA2G слабенько увидел свой сигнал с замираниями (кто-то даже "попикал" на моей частоте), но на слух разобрать сложно, только на "водопаде". Раньше часто использовал SDR приемник SA4BNA-LA8GKA, перешел на этот приемник... и да, вижу и слышу вполне отчетливо свой сигнал! Что я слышал, довольно долго, можно посмотреть и услышать в очень коротеньком (для эконовии времени файла) видео | ЗДЕСЬ | (1,2 мБ). Фотоаппарпат прислонил к динамикам ноутбука. А что здорово для маяка 100 мВт! и на "водопаде видно". Расстояние до SA4BNA около 948 км. Да, небольшие замирания были, и еще прошу простить меня за то, что телевизор не выключил и прослушивается звук с телевизора.
Продолжил наблюдать за своим маяком на разных SDR приемниках. Вернулся опять на приемник SA4BNA слышу и вижу маяк. И вдруг на моей частоте (ровненько, точно) появляется станция PA3GFR и начинает давать CQ. Рис.10. Сигнал CQ можно прослушать в звуковом файле ЗДЕСЬ (417 кБ). Слышно и мой сигнал и громче вызов PA3GFR.

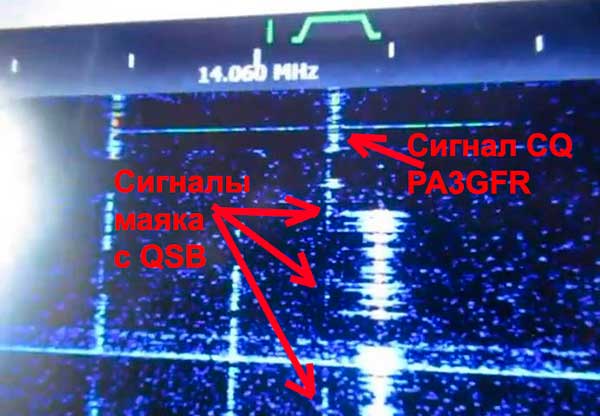

Рис.10 Станция PA3GFR дает CQ на частоте маяка
Успел сделать скриншот, записать. Быстренько иду смотреть скиммеры, чтобы увидеть долгожданный "парадокс" захвата моего сигнала другими скиммерами... но нет... все идет ровненько и нет всплесков моего сигнала на скиммерах, как в прошлый раз. Продолжаю наблюдать... И здесь приходит мысль: а что если я также включу свой трансивер, например с мощностью около 30 ватт с дипольной, 30-метровой антенной ВВА-120 и дам CQ на частоте выше маяка на 100 Гц! Вдруг скиммеры и подхватят сигнал моего маяка UA1ACO/B. Включаю трансивер, устанавливаю мощность около 30 - 35 ватт, частоту около 100Гц выше маяка, и... даю один раз CQ de UA1ACO. Бегу опять на скиммеры и смотрю. Нет, вижу только регистрацию UA1ACO/B без всякого увеличения сигнала, все те же 3dB. Соображаю, а ведь скиммеры должны зарегистрировать просто позывной UA1ACO. Ввожу новый позывной, не UA1ACO/B а просто UA1ACO без буквы /B. И вот что вижу:

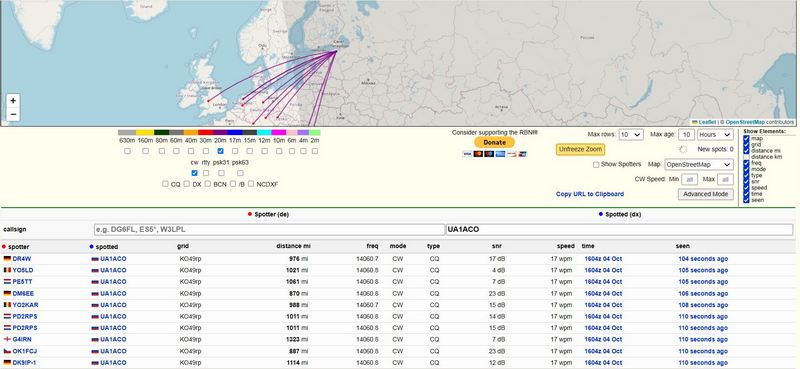

Рис.11 Регистрация скиммерами UA1ACO с мощностью 30 ватт.
Масса скимеров приняла мой сигнал с мощностью 30 ватт с хорошими уровнями. Возвращаюсь к позывному UA1ACO/B... нет все равно один скиммер принимает, без увеличения сигнала.
Можно констатировать: чуда и "парадокса" не произошло... надо думать дальше.
Пишу и вспоминаю старый анекдот, когда жена вызывает скорую помощь, в связи стем, что подвыпивший муж лежит и все время произносит "ш..ш..ш..шу...шу...".
Врач послушал "больного" и говорит жене - дайте ему выпить стакан водки!
Он выпил и запел: "Ш..ш..умел камыш! Деревья гнулись..."
Вывод, ему чуть чуть не хватало, чтобы запеть!!!
Вот так и с маяком, ему чуть не хватает мощности (и всего-то в 300 раз!), чтобы получить от скиммеров сигнал, который они зарегистрировали в прошлый раз. Так в чем же "парадокс"? Ответа пока нет.
Все предложения и мысли по этому вопросу приму с благодарностью.
ПРОДОЛЖЕНИЕ - 2
Вот наступил понедельник 5 октября. С утра в 13-00 МСК аключаю маяк, наблюдаю целый день скиммеры. Проходит 4 часа, терминатор пересикает QTH скиммера RA9CZD и он перестает меня отслеживать. Зато меня "заловил" скиммер G4IRN, правда с уровнем 2-3dB, но все же. Рис.12.

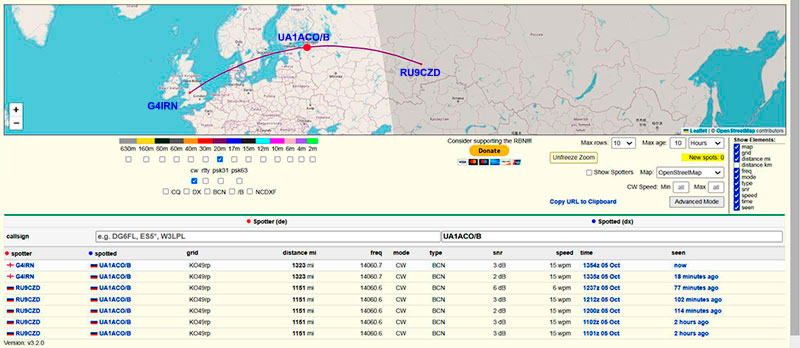

Рис.12 Результаты работы маяка в понедельник 05.10.2026.
Прохождение сегодня плохое. Приходит мысль посмотреть геомагнитную обстановку, как ведет себя наше Солнце? Рис.13

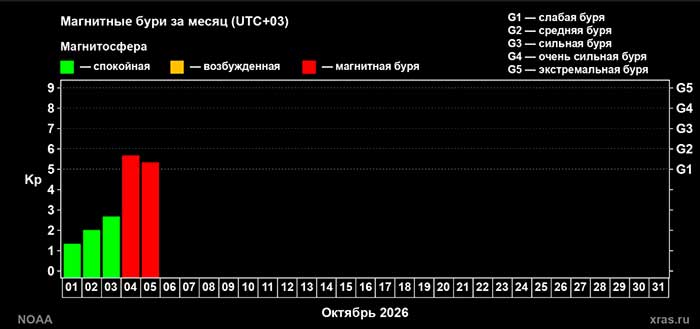

Рис.13 Геомагнитные бури. Солнце не спокойно... и прохождение тоже не очень.
И вчера 04 окьтября и сегодня 05 октября слышали меня плоховато...
Да Бог с ним с прохождением, важно маяк 100 мВт+ЕН антенна размером в 30см. работают и, я думаю, совсем не плохо. Нет, надо провнерить, что действительно 100 мВт., вдруг после падения шеста с антенной и аккумулятором что-то не так. На плате маяка переключаем перемычку в режим непрерывной несущей, подключаем осциллограф непосредственно к клеммам антенны (выход передатчика). Напряжение аккумулятора (ночью заряжал, но 6 часов работал) равно 12,2в, результат на Рис.14.

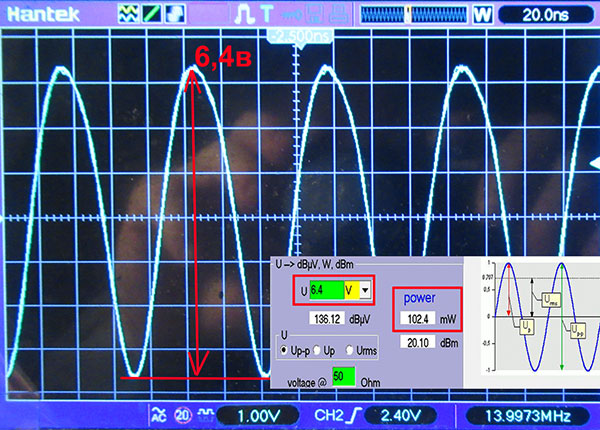

Рис.14 Измерение выходной мощности передатчика.
Отлично, 102,4 мВт, ну, скажем грубо 100 мВт.
Не оставляет мысль: что же это был за всплеск, что за парадокс? Антенна стоит на шесте, с аккумулятором, никто не трогает.... постойте, а вдруг в эти несколько минут что-то переизлучало? Что? Перебираю в уме что же это может быть? Ведь говорилди же, что крыша может переизлучать, да так здорово! но она не из металла, и стоит на месте, не двигается... А что же двигается? Да... точно, здесь живут целых три вороны!!! А вдруг одна из них в этот момент села на мою антенну? Я же не смотрю все время в окно. Точно... так и есть, а что еще может быть? Вот оно - спасибо тем, кто не верит (не проверяет, а просто не верит) в работу ЕН антенн, наконец нашел, понял.
Рис.15 Вот что переизлучает и увеличивает мощность в 300 раз!
Спасибо, и хороших всем DX QRP связей, и чистого эфира!
72! 73!
73! 72!
UA1ACO op. Vlad
10.2026г.
